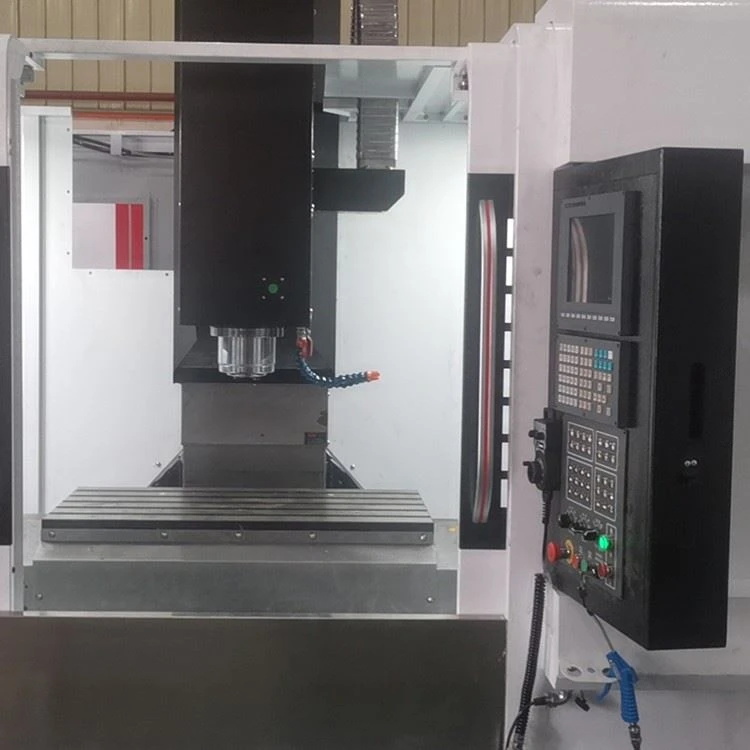

Og'ir CNC vertikal frezalash mashinasi

Turli xil og'ir CNC vertikal frezalash mashinalari bilan duch kelgan odamlar uchun tanlash juda qiyin. Axir, Heavy Duty CNC Vertical Frezeda biz belgilangan ish qismlarini ishlab chiqarishimiz kerak. Agar bu noto'g'ri tanlangan dastgoh tufayli bo'lsa, yanada malakali ish qismini ishlab chiqarish mumkin emas. Aslida, bozordagi CNC dastgohlari asosan dastgohning asosiy qismidan, CNC qurilmasidan va servo tizimdan iborat.

Xo'sh, bu komponentlarning tamoyillari qanday?

Mashina asbobining asosiy qismi:

Mashina asbobining asosiy tanasi ishlov berishni amalga oshiradigan mexanik qismdir va u shuningdek, asosiy harakatlanuvchi qism, oziqlantiruvchi harakatlanuvchi qism, qo'llab-quvvatlovchi qism va boshqalarni o'z ichiga olgan ishlov berish jarayonida etakchi rol o'ynaydi. Faqat shu qismlarni birlashtirib, dastgohning asosiy korpusini shakllantirish va foydalanishga topshirish mumkin. Mashina asbobining asosiy korpusini yig'ishda siz ba'zi yordamchi qurilmalarning funktsiyalariga ham e'tibor berishingiz kerak. Ushbu yordamchi qurilmalar ajralmas komponentlardir. Agar u yo'q bo'lsa, butun mashinani ishlatib bo'lmaydi.

Raqamli boshqaruv apparati:

Haqiqatan ham, CNC uskunalari - bu yadro sifatida kompyuter tizimiga ega dastur va dastgohda ishlaydigan dastur. Endi CNC dastgohlari etakchi rol o'ynaydi. Raqamli boshqaruv uskunasisiz butun dastgoh ishlay olmaydi. Raqamli boshqaruv moslamasi, shuningdek, qayta ishlash dasturining turli ma'lumotlarini olishi, bir vaqtning o'zida qayta ishlashi, takomillashtirish va joylashtirishi va keyin bajarish buyrug'ini berishi mumkin. Butun jarayonda ma'lumotlarni qayta ishlash uchun drayverdan foydalanish keyingi qayta ishlash uchun ham qulaydir.

server tizimi:

Tizim raqamli boshqaruv moslamasi tomonidan berilgan bajarish buyruqlarini qo'zg'alish sxemasi va ijro fayli orqali bajaradi va raqamli boshqaruv moslamasi tomonidan talab qilinadigan o'zgartirishni muvaffaqiyatli yakunlaydi. CNC torna dastgohidagi besleme qo'zg'aysan tizimi ko'pincha besleme servo tizimi bilan almashtiriladi, bu komponentlar kelajakdagi ishda noto'g'ri ishlamasligi uchun CNC qurilmasi tomonidan chiqarilgan ko'rsatmalarga yaxshiroq rioya qilishi mumkin.

Kesishni osonroq qilish

To'g'ridan-to'g'ri sotish uchun zavod ishlab chiqarish

Tanlash uchun SIEMENS 828D/FANUC 0IMF/MITSUBISHI M80B , Mijozlar ishlab chiqarish ehtiyojlariga qarab moslashuvchan tanlashlari mumkin.

Yuqori aniqlikdagi dastgoh sifatida vertikal ishlov berish markazlari silliq va samarali operatsiyalarni ta'minlash uchun muntazam aniqlikni tekshirishni talab qiladi. Aniqlik tekshiruvi bir qator testlarni o'z ichiga oladi, jumladan, geometrik sinov, milning ishdan chiqishini o'lchash va kesish samaradorligini baholash.

Boshlash uchun geometrik test odatda o'qning to'g'riligini, pozitsiyasining aniqligini va perpendikulyarligini o'lchashni o'z ichiga oladi. Ushbu testlarda odatda interferometr yoki lazer o'lchash tizimi qo'llaniladi va natijalar odatda batafsil hisobotda taqdim etiladi. Ushbu hisobot har qanday mumkin bo'lgan og'ishlarni aniqlashga yordam beradi va kerakli tuzatishlar kiritishga imkon beradi.

Shpindelning chiqishini o'lchash aniq tekshirishning yana bir muhim jihatidir. Milning aniqligi aylanishdagi har qanday o'zgarishlarni o'lchash yo'li bilan tekshiriladi va har qanday og'ish podshipniklarni sozlash orqali tuzatiladi. Shpindelning chiqishini o'lchash uchun milning aylanishi doimiy tezlikda saqlanishini va o'lchovga ta'sir qiluvchi markazdan qochma kuchlarning yo'qligini ta'minlash uchun teruvchi indikator yoki lazer ishlatiladi.

Kesish samaradorligini baholash foydalanish paytida mashinaning aniqligi haqida ma'lumot beradi. U ishlov berish jarayonida yuzaga kelishi mumkin bo'lgan har qanday muammolarni aniqlashga yordam beradi, masalan, asbobning aşınması yoki noto'g'ri asbob sozlamalari, bu kerakli o'lchamlardan chetga chiqishga olib kelishi mumkin. Kesish samaradorligini muntazam ravishda kuzatib borish orqali operator yuzaga kelishi mumkin bo'lgan muammolarni tezda aniqlashi va tuzatishi mumkin.

Umuman olganda, vertikal ishlov berish markazlarini aniq tekshirish aniq va samarali ishlov berish jarayonlarini ta'minlash uchun juda muhimdir. Muntazam tekshiruvlar va baholashlar orqali operator mijozlarga yuqori sifatli qismlar va mahsulotlarni taqdim etishda mashinaning sifati va ish faoliyatini saqlab turishi mumkin.

(katta sayohat bilan katta ish maydoni hajmi dizayni)

Og'ir CNC vertikal frezalash mashinasida pastga frezalash va teskari frezalashning xususiyatlari qanday?

Pastga frezalash: kesish kuchi F ning gorizontal komponent kuchi Fx besleme yo'nalishi f yo'nalishiga mos keladi.

Yuqori frezalash: F kesish kuchining gorizontal komponent kuchi Fx besleme yo'nalishiga qarama-qarshidir.

Pastki frezalashning xususiyatlari:

1. Harakatni ishlab chiqarish oson va pastga frezalash mexanizmi talab qilinadi. (Vintali onalar orasidagi bo'shliq tufayli)

2. Qayta ishlangan sirt sifati yuqori frezalashdan ko'ra yaxshiroqdir (tugatish uchun mos). Xususiyatlari:

①Yuqori ishlov berish barqarorligi, orqa frezalash mexanizmiga ehtiyoj yo'q.

②Kesish jarayonida ishlov berilgan yuzaning sirt sifati pastga frezalashdan pastroq (asbob tezroq eskiradi) 2 Kompyuter gonglari va barabanlarini CNC frezalashda asbobga kirish va chiqish usullari qanday?

Pichoqni tortib olishning asosiy usullari quyidagilardan iborat:

1. Z o'qi bo'ylab to'g'ridan-to'g'ri oziqlantirish va orqaga tortish.

2. Asbob berilgan vektor yo'nalishi bo'yicha oldinga yoki orqaga tortiladi.

3. Egri sirtning tangens yo'nalishi bo'ylab oziqlantirish yoki orqaga tortish.

4. Asbob sirtning normal vektori yo'nalishi bo'yicha oldinga yoki orqaga tortiladi.

5. Ark shaklidagi yo'nalish bo'ylab oziqlantirish yoki orqaga tortish.

6. Spiral yoki eğimli tur bo'ylab oziqlantirish.

Profilni ishlov berishning aniqligi uchun yuqori talablar mavjud. Asbobni egri sirtning tangensial yo'nalishi bo'ylab yoki yoy bo'ylab kiritishni tanlashingiz mumkin. Shuning uchun, pichoqning kirish va chiqish joylarida ushlab turish belgilari bo'lmaydi, shuning uchun ishlov beriladigan qismning yuzasida ushlab turish belgilari bo'lmaydi. Va ishlov beriladigan qismning sirtini qayta ishlash sifatiga ta'sir qiladi.

Mashinani ishlab chiqarishni tugatgandan so'ng, biz lazer pitch sinovini va ball barni amalga oshiramiz, lekin biz mashinani yig'ish jarayonini yig'ish paytida ham sinab ko'ramiz.Cnc vertikal frezalash mashinasi.
