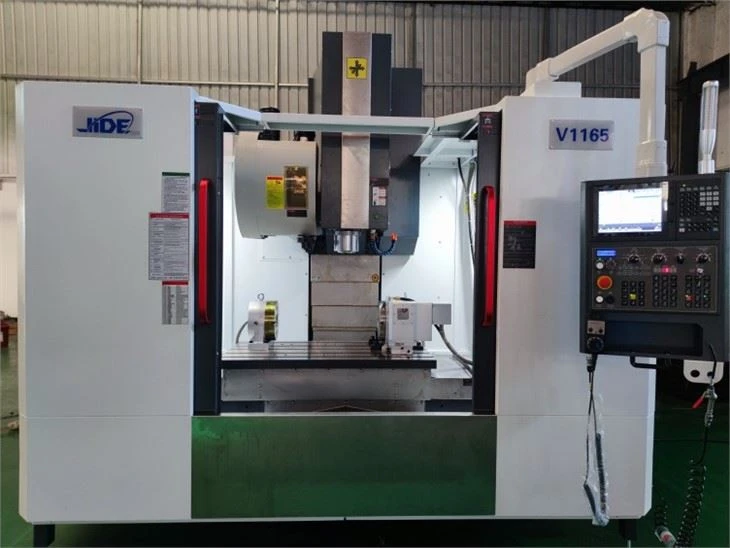

CNC frezalash mashinasi sanoat

1. Dastgohning asosiy tuzilishi va texnik tavsifi

1. Mashina asbobining umumiy sxemasi

CNC frezalash mashinasi sanoat vertikal ramka tartibini qabul qiladi, ustun to'shakda o'rnatiladi, mil qutisi ustun bo'ylab yuqoriga va pastga siljiydi (Z yo'nalishi), slayd o'rindig'i to'shak bo'ylab uzunlamasına (Y yo'nalishi) va ish stoli yon tomonga harakat qiladi. slayd o'rindig'i bo'ylab (X yo'nalishi). Tuzilishi.

To'shak, stol, toymasin o'rindiq, ustun, boshcha va boshqa katta qismlar yuqori quvvatli quyma temir materiallardan tayyorlangan va shakli qatron qum texnologiyasidan tayyorlangan va stress ikkita qarish jarayoni bilan bartaraf etiladi. Ushbu yirik qismlar Pro/E va Ansys tomonidan katta qismlar va butun mashinaning qattiqligi va barqarorligini yaxshilash uchun optimallashtirilgan va kesish kuchidan kelib chiqqan dastgoh asbobining deformatsiyasi va tebranishini samarali bostirish uchun.

Eslatma: Y o'qida 4 ta rolikli relslar va X/Z o'qlarida 55 ta rolikli relslar mavjud.

2. Drag tizimi

Uch o'qli hidoyat temir yo'l juftligi kichik dinamik va statik ishqalanish, yuqori sezuvchanlik, kichik yuqori tezlikda tebranish, past tezlikda sudralmaslik, yuqori joylashishni aniqlash aniqligi, mukammal servo haydovchi ishlashiga ega bo'lgan import qilingan chiziqli yo'naltiruvchi relsni qabul qiladi va aniqlikni oshiradi. va dastgohning aniqligi barqarorligi.

Uch eksa servo vosita elastik mufta orqali to'g'ridan-to'g'ri yuqori aniqlikdagi shar vintiga ulanadi, oraliq aloqalarni kamaytiradi, bo'shliqsiz uzatishni, moslashuvchan oziqlantirishni, aniq joylashishni aniqlashni va yuqori uzatish aniqligini amalga oshiradi.

Z-o'qi servo vosita avtomatik tormoz funktsiyasiga ega. Elektr uzilib qolganda, avtomatik tormoz vosita milini qattiq ushlab turishi mumkin, shuning uchun u aylana olmaydi, bu xavfsizlikni himoya qilish rolini o'ynaydi.

3. Shpindellar guruhi

Asosiy milya guruhi Tayvanda professional ishlab chiqaruvchi tomonidan yuqori aniqlik va yuqori qat'iylik bilan ishlab chiqariladi. Rulman P4 gradusli shpindelli maxsus rulmanni qabul qiladi. Shpindelning butun to'plami doimiy harorat sharoitida yig'ilgandan so'ng, u dinamik muvozanatni to'g'irlash va ishga tushirish sinovidan o'tdi, bu butun milning ishlash muddati va ishonchliligini oshiradi.

Shpindel tezlik diapazonida qadamsiz tezlikni tartibga solishni amalga oshirishi mumkin va milya dvigatelning o'rnatilgan enkoderi tomonidan boshqariladi, u milni yo'naltirish va qattiq teginish funktsiyalarini amalga oshirishi mumkin.

4. Asboblar jurnali

Manipulyator asboblari jurnali ustunning yon tomoniga o'rnatiladi. Asbob o'zgartirilganda, to'sar boshi g'altakning kam mexanizmi tomonidan boshqariladi va joylashadi. Asosiy mil asbobni almashtirish holatiga yetgandan so'ng, manipulyatorning asbob almashtirgichi (ATC) asbobni qaytarish va etkazib berishni yakunlaydi. ATC - bu tishli ishlov berishdir. Kamera mexanizmi yuqori tezlikda va oldindan yuklangandan keyin shovqinsiz ishlashi mumkin, bu esa asbobni o'zgartirish jarayonini tez va aniq qiladi.

5. Kesish sovutish tizimi

Aylanma sovutishni to'liq ta'minlash uchun katta oqimli sovutish nasosi va katta hajmli suv idishi bilan jihozlangan,

Shpindel qutisining so'nggi yuzasi sovutish nozullari bilan jihozlangan, ular suv bilan sovutilishi yoki havo bilan sovutilishi mumkin va o'z xohishiga ko'ra almashtirilishi mumkin. Sovutish jarayoni M kodi yoki boshqaruv paneli orqali boshqarilishi mumkin.

7. Soqol tizimi

Yo'naltiruvchi relslar va shar vintlari juftlari markazlashtirilgan avtomatik yupqa moy bilan yog'langan va har bir tugun miqdoriy yog 'ajratgichi bilan jihozlangan bo'lib, har bir surma yuzasining bir tekis yog'lanishini ta'minlash uchun har bir moylash qismiga muntazam va miqdoriy ravishda yog' quyiladi, ishqalanish qarshiligini samarali ravishda kamaytiradi va harakat aniqligini oshirish, shar vida juftligi va hidoyat rayining xizmat qilish muddatini ta'minlash.

8. Mashina asboblarini himoya qilish

Mashina asbobi xavfsizlik standartlariga javob beradigan himoya xonasini qabul qiladi, bu nafaqat sovutish suvi chayqalishini oldini oladi, balki xavfsiz ishlashni va yoqimli ko'rinishni ham ta'minlaydi. Mashina asbobining har bir yo'naltiruvchi rayida chiplar va sovutish suvi dastgohning ichki qismiga kirishiga yo'l qo'ymaslik uchun himoya qopqog'i mavjud, shuningdek, hidoyat relslari va shar vintlarini aşınma va korroziyadan himoya qiladi.

9. Chiplarni olib tashlash tizimi (ixtiyoriy)

Y o'qi bo'linishini himoya qilish strukturasi ishlov berish jarayonida hosil bo'lgan temir chiplarni to'g'ridan-to'g'ri to'shakka tushadi va yotoq ichidagi katta nishab tuzilishi temir chiplarni zanjirning pastki qismidagi zanjirli konveyerning zanjir plastinkasiga silliq siljiydi. dastgoh asbobi. Chiplar chip motori tomonidan boshqariladi va chiplar chiplarni olib tashlash aravachasiga o'tkaziladi.

Zanjir tipidagi chipli konveyer katta tashish quvvatiga ega, past shovqinga ega va ortiqcha yukni himoya qilish moslamasi bilan jihozlangan. Ishlashda xavfsiz va ishonchli bo'lib, turli materiallardan chiplar va rulolar uchun ishlatilishi mumkin.

Parametr

besh. Mashina asboblarining ishlash muhiti va sinov talablari

1. Mashina asbobining ish muhiti

CNC frezalash mashinasining sanoat ish muhiti to'g'ridan-to'g'ri dastgohning ishlashi va normal ishlashi bilan bog'liq. Agar harorat juda yuqori bo'lsa, raqamli boshqaruv tizimidagi boshqaruv mexanizmi muvaffaqiyatsiz yoki noto'g'ri ishlaydi; harorat juda past bo'lsa, soqol tizimi va gidravlik tizimning ish sharoitlari yomonlashadi va dastgoh Nosoz yoki shikastlangan mashina qismlari. Shuning uchun biz mashinani quyidagi sharoitlarda ishlatishni tavsiya qilamiz:

Mashina asbobini bino ichida va quruq muhitda joylashtirish kerak. Mashina poydevori dastgoh poydevorining talablariga muvofiq ishlab chiqariladi.

Quvvat manbai kuchlanishi: nominal quvvat manbai kuchlanishi AC380V, kuchlanish o'zgarishi diapazoni -10~ plyus 10 foiz, quvvat manbai chastotasi: 50Hz±1Hz. Ushbu diapazondan tashqari, foydalanuvchi tartibga solinadigan quvvat manbaini o'zi sotib olishi kerak.

Atrof-muhit harorati: 5 darajadan 40 darajagacha; va 24 soatlik o'rtacha harorat 35 darajadan oshmasligi kerak.

Namlik: Maksimal harorat 40 daraja, nisbiy namlik 35 foizdan oshmaydi va namlikning o'zgarishi kondensatsiyaga olib kelmaydi.

Havodagi chang kontsentratsiyasi 10 mg/m3 dan oshmasligi kerak, kislota, tuz va korroziy gazni o'z ichiga olmaydi.

Havo manbai bosimi: 0.5-0.7Mpa

Gaz manbai oqimi: 350L/min

Mashina asboblari tebranish va issiqlik manbalaridan uzoqda o'rnatilishi kerak. Dastgoh o'rnatilgan ustaxonada quvvat 0.5G dan past bo'lishi kerak (G - tortishish tezlashishi).

2. Mashina asboblarini sinovdan o'tkazish talablari

Mashina asboblarini tekshirishda tekshirish asboblari va tekshirish asboblari ularni izotermik holatda ushlab turish uchun etarli vaqt davomida tekshirish muhitiga joylashtirilishi kerak. Tekshiruv vaqtida havo oqimi, quyosh nuri yoki tashqi issiqlik oqimi kabi omillarning ta'siridan ham qochish kerak. Mashina asbobining joylashuvi aniqligini baholash uchun atrof-muhit harorati 20 daraja ustun bo'lishi kerak, lekin odatda quyidagi shartlar bajarilishi kerak.

Atrof-muhit harorati 15 darajadan 25 darajagacha.

Sinovdan oldin dastgoh sinov muhitida 12 soatdan kam bo'lmagan muddatda saqlanishi kerak.

Mashina asbobi egallagan bo'shliqdagi har qanday harorat gradienti 0,5 darajadan/soatdan oshmasligi kerak.

olti. Mashina asboblarini o'rnatish, ishga tushirish va qabul qilish

1. Mashina asboblarini o'rnatish va disk raskadrovka

Iltimos, tsement poydevorini oldindan tayyorlang, poydevor xaritasi alohida xabar qilinadi.

Iltimos, uch fazali 380V, 50Hz quvvat manbaini oldindan o'rnating va tartibga solinadigan quvvat manbaini ulash tavsiya etiladi.

Uskunalar zavodga kelgandan so'ng, bizning vakilimiz bilan birga qadoqdan chiqariladi va tekshiriladi. Agar biron bir zarar yoki yo'qotish aniqlansa, darhol kompaniyamizga xabar bering.

Uskunani o'rash va qabul qilishdan so'ng, xaridor keyingi o'rnatish va nozik sozlash uchun mexanik joylashishni aniqlash, poydevor teshiklarini sementlash, qo'pol darajani sozlash va hokazolarni bajarishi kerak. Xaridor u yerga borish uchun kimnidir jo'natish uchun kompaniyamizni kamida 7 kun oldin xabardor qilishi shart.

Xaridordan kompaniyamizning o'rnatish va ishga tushirish xodimlariga turar joy, ovqatlanish, transport va boshqa masalalarni tartibga solishda yordam berish so'raladi.

Xaridordan mashinaning operatori va texnik xodimlarini tayinlash va kompaniyamizga mashinani o'rnatish va ishga tushirishda yordam berish uchun maxsus xodimlarni tayinlash so'raladi.

Mexanik qabul qilish tugallangandan so'ng, xaridor darhol dastgoh asboblarini qabul qilish to'g'risidagi hisobotni ikki nusxada imzolaydi va har bir tomon bitta nusxasini saqlab qoladi.

2. Mashina asboblarini qabul qilish

Dastgoh asboblarining geometrik aniqligi uchun qabul qilish standarti GB/T18400.2-2010

Mashina asboblarini joylashishni aniqlash aniqligi va takroriy joylashishni aniqlash aniqligini qabul qilish standarti JISB6336-4: 2000 yoki GB/T18400.4-2010

O'rnatish va qabul qilish ishlarini boshlashdan oldin, xaridor o'rnatish va ishga tushirish elementlariga muvofiq o'rnatish va sozlash uchun tayyorgarlik ko'rishi kerak.

Tashqi ko'rinishni tekshirish: Xaridor va sotuvchining xodimlari tashqi ko'rinishni vizual tekshirishni amalga oshiradilar va asboblar va aksessuarlar shartnoma va qo'shimchalarga muvofiq tekshiriladi va qabul qilinadi.

Ishlash va funktsiyani qabul qilish: ikkala tomon tomonidan belgilangan mashinalar va boshqaruvchilarni etkazib berish hajmiga muvofiq qabul qilish.

Mexanik aniqlikni qabul qilish: Qabul qilish uchun asos sifatida kompaniyamiz tomonidan taqdim etilgan tasodifiy zavoddan chiqarilgan aniqlikni tekshirish yozuvlari varaqasiga ko'ra.

Yetti. Chidab bo'lmas baxtsiz hodisa:

Jiddiy ofatlar (masalan, yong'inlar, suv toshqini, qor falokati, zilzilalar va boshqalar) va har ikki tomon kelishilgan boshqa bartaraf etib bo'lmaydigan baxtsiz hodisalar tufayli, agar tomonlardan biri ushbu kelishuvni bajarolmasa, yuqoridagi baxtsiz hodisalarga duch kelgan tomon darhol (eng tez tezlikda) kerak. Agar vaziyat ushbu shartnomaga ta'sir etsa, boshqa tomonni faks yoki telegramma orqali xabardor qiling va avariya tafsilotlarini havo ekspress pochtasi orqali, shuningdek notarial bo'limning muhri bilan tasdiqlangan ushbu shartnomaning bajarilishiga ta'sir qiluvchi tasdiqlovchi hujjatlarni taqdim eting. avariyadan zarar ko'rgan tomon, yuqorida ko'rsatilgan baxtsiz hodisalar tufayli kechiktirilgan vaqt asl etkazib berish sanasi asosida uzaytiriladi.

Fanuc-da batareyani qanday almashtirish kerak

Eski batareya simini ajratib olishdan yangi batareya kabelini ulashgacha bo'lgan vaqt 5 daqiqadan kam bo'lishi kerak. Bu usul FANUC 15i 150i seriyali uchun, boshqa tizimlarga murojaat qilish mumkin.

Quyidagi amallar to'g'ri bajarilgandan so'ng, BIOS sozlamalari o'chirilmaydi. Ammo BIOS sozlamalari o'chirilgan bo'lsa, yoqilganda quyidagi xabar ko'rsatiladi va standart BIOS sozlamalari yuklanadi va qayta ishga tushiriladi.

"251: Tizim CMOS nazorat summasi xatosi - standart konfiguratsiyadan foydalanish."

Shuning uchun batareyani almashtirishdan oldin BIOS sozlamalari sukut bo'yicha o'zgartirilganligini tekshiring. Bundan tashqari, agar ushbu xabar afsuski ko'rsatilsa, BIOS sozlamalarini o'zgartirishingiz kerak.

(1) Smart terminal 3 5 soniyadan ko'proq yoqilgandan so'ng, aqlli terminal 3 ning quvvatini o'chiring va orqa tomondan ishlashi uchun smart terminal 3ni paneldan va hokazolardan chiqarib oling. aqlli terminali 3.

(2) Batareya ulagichini (BAT1) chiqarib oling va batareyani ushlagichdan chiqarib oling.

(3) Quyidagi rasmda ko'rsatilganidek, yangi batareyaning simlarini chiqarib oling.

(4) Kabelni ulang va yangi batareyani ushlagichga joylashtiring.

(5) Smart terminalni qayta o'rnating 3.

(6) Quvvatni yoqing va BIOS parametrlari o'chirilmaganligini tasdiqlang (hech qanday xato xabari ko'rsatilmaganligini tasdiqlang).
