CNC frezalash mashinasi

Umumiy koʻrinish:

CNC frezalash mashinasi odatda to'shak, bosh ustun, ish stoli, taglik, ustun, nur, besleme mexanizmi, avtomatik asbob almashtirgich, chiqib ketish moyini moylash uchun yordamchi tizim, boshqaruv tizimi va boshqalardan iborat; cnc vertikal frezalash mashinasi kompleksga mos keladi, ko'plab protseduralar, yuqori aniqlik talablari, har xil turdagi oddiy dastgoh asboblari va turli xil asboblar, asboblar va tegishli partiyalar bilan qismlarni qayta ishlashni yakunlash uchun ko'plab siqish va sozlashlar mavjud. Asosiy qayta ishlash ob'ektlari quyidagilardan iborat:

1. Quti qismlari

Quti qismlari bir nechta teshik tizimi va ko'proq bo'shliqlarga ega qismlarga ishora qiladi. Ushbu turdagi qismlar asosan mashinasozlik, avtomobillar, samolyotlar va avtomobil dvigatellari tsilindrlari, vites qutilari va dastgohlar yotoqlari kabi boshqa sohalarda qo'llaniladi. Bosh qutisi, shpindel qutisi, dizel dvigatel tsilindri, tishli nasos korpusi va boshqalar.

2. Murakkab sirt

Aerokosmik, avtomobillar, kemalar va milliy mudofaa mahsulotlari sohalarida murakkab kavisli sirtlar pervanellar, pervanellar va turli kavisli sirt hosil qiluvchi qoliplar kabi katta ulushni egallaydi.

3. maxsus shakldagi qismlar

Maxsus shaklli qismlar tartibsiz shaklga ega bo'lgan qismlar bo'lib, ularning ko'pchiligi nuqtalar, chiziqlar va sirtlarni, masalan, qavslar, asoslar, shablonlar va profillarni ko'p stantsiyali aralash ishlov berishni talab qiladi.

4. plastinka, yeng, plastinka qismlari

Ish stoli frezalash mashinasida ishlov berish uchun disk yenglari yoki milya qismlari, radial teshiklari yoki oxirgi yuzidagi taqsimlangan teshiklari va kavisli sirtlari, shuningdek, ko'proq g'ovakli ishlov beriladigan plastinka qismlari mos keladi.

CNC Vertikal ishlov berish markazi V1165 parametri (40HQ konteyner)

Standart konfiguratsiyalar:

1. Suvni sovutish tizimini kesish

2. Havo puflovchi qurilmani qayta ishlash

3. Avtomatik moylash moslamasi

4. Ishchi chiroqlar (portlashdan himoyalangan)

5. Harakat haqida ogohlantiruvchi chiroq

6. Elektr qutisi issiqlik almashinuvchisi

7. Shpindel moy sovutgich qurilmasi

8. 24 ta qo'l turi asboblar jurnali

9. Operatsion qutisi saqlash qutisi

10.Qo'lda tutiladigan elektron qo'l g'ildiragi

11. To'liq qoplamali metall lavha

12. Darajani sozlash bloki va murvat

13. Asboblar qutisi (olti burchakli rozetka/tornavida)

14. Mashina asboblari bo'yicha ko'rsatmalar

Standart XUSUSIYATLAR:

*CNC ishlov berish markazi standart boshqaruv tizimi bilan o'rnatiladi: so'nggi versiya FANUC 0IMF/SIEMENS 828D/MITSUBISHI M80B

* Meehanite quyma 300 og'ir turdagi

*24 qo'l turi servo asboblar jurnali Tayvan AIMACH

*Tayvan Kerturn / Royal original milya 10000 rpm kamar turi.

* V1165 11/15 kVt yuqori kuchli mil kuchiga ega

*Spindel moyini sovutish moslamasi

Mahsulot tafsilotlari:

FANUC CNC tizimi, siz Mitsubishi, Siemens va boshqalarni tanlashingiz mumkin, iqtisodiy tizim GSK/SYSNTEC ko'proq tanlov.

Ergonomik interaktiv interfeys va servo haydovchi yuqori aniqlikdagi frezalashning talablariga javob berishi mumkin.

10000 rpm gacha bo'lgan yuqori tezlik 11/15 kVt yuqori kuchli milya

Yuqori aniqlikdagi, yuqori aniqlikdagi burchakli kontaktli rulmanlar

Yuqori qattiqlik, kuchli Y o'qi va radial yuk ko'tarish qobiliyati

Tayvan brendi yuqori tezlikli, yuqori aniqlikdagi, yuqori qattiqlikdagi milya birligi, kuchli eksenel va radial yuk ko'tarish qobiliyati, tezligi 10000 RPMgacha;

Shpindel markaziy havo puflovchi strukturani qabul qiladi. Shpindel bo'shatilgandan so'ng, markaziy yuqori bosimli gaz asboblarni mahkamlashning aniqligini ta'minlash uchun milning ichki konusini tozalash uchun ishlatiladi.

Tayvan brendi yo'riqnomasi, sharli vint

Tayvan markasi Roller tipidagi chiziqli yo'riqnoma ishlov berishning aniqligini, dastgohning uzoq xizmat qilish muddatini, kumush vintni, yuqori tezlikda beslemeni, yuqori ish samaradorligini, past issiqlik ishlab chiqarishni va yuqori tezlikda ovqatlanishni kafolatlaydi.

X, Y va Z yo'nalishlari bo'yicha yo'naltiruvchi relslar va vintlardek muhrlangan va himoyalangan, bu esa qo'rg'oshin vintlari va hidoyat relslarining tozaligini samarali kafolatlaydi va dastgohning uzatilishi va harakat aniqligini kafolatlaydi.

Asl haqiqiy Tayvan brendi jurnalining tashvishsiz ishlashi

Disk robot 24/32 vositalari

√Asbobni aniq o'zgartirish

√Yuqori aniqlik va yuqori samaradorlik

Bardoshli

Yuqori sifatli 24 ta disk/ixtiyoriy 32 ta diskni qabul qiling. Sinovdan so'ng u ishonchlilik talablariga javob beradi.

Yog 'devrini moylash tizimi

Yaponiya daryosi vodiysi

Yaponiya daryosi vodiysining avtomatik moylash moslamasi har bir toymasin sirt va shar vintida majburiy moylashni amalga oshirish uchun ishlatiladi.

· Yog 'to'ldirish oralig'i va moy hajmi sozlanishi

· Yog 'darajasi juda past bo'lsa (moy tanqisligi) dastgoh signalini ko'rsatadi.

· Soqol idishining hajmi 2 litr

· Soqol motorining quvvati 150 Vt, tizimning maksimal bosimi 5KG/CM2

Butun mashina sof misdan yasalgan katta diafragmali neft quvurlari bilan jihozlangan moylash tizimi bilan qoplangan. Yog 'ajratgichlari dastgoh, ustun, yo'naltiruvchi rels va dastgohning boshqa qismlariga o'rnatiladi. Vaqtli va miqdoriy avtomatik intervalgacha moylash har bir detalga samarali tarzda yog'lanishi mumkin va ish davom etadi. Stabillashtiring.

Tafsilotlar yanada ehtiyotkorlik bilan, sifati yaxshi va umri uzoq

Poydevor, toymasin o'rindiq, ish stoli, gui, shpindel va boshqalar kabi asosiy poydevor qismlari yuqori qattiqlikdagi quyma temir konstruktsiyadan yasalgan bo'lib, poydevorning ichki qismida mustahkamlovchi qovurg'alar mavjud. Sürgülü o'rindiq - bu asosiy qismlarning yuqori qattiqligi va egilishga qarshi va zarbani yutuvchi ishlashini samarali kafolatlaydigan tana tuzilishi. Poydevor daraxt tipidagi qumdan yasalgan va qarish jarayonidan o'tadi, bu mashinaning aniqligi va barqarorligi uchun kafolat beradi.

Söndürme dastgohi

Bu sanoat mahsulotlarining mustahkamligini, qattiqligini va aşınma qarshiligini yaxshilashi va juda ko'p ishlash muddatini uzaytirishi mumkin. Ishchi dastgoh va o't ochishni to'xtatish rejimidan so'ng yo'riqnomaning vertikal ishlov berish markazi yuqori kesish, yuqori aniqlik va qattiqlik nuqtai nazaridan ancha barqaror.

Quyma qavs

Qalin zanglamaydigan po'latdan yasalgan ichki himoya

304 non-pishirilmagan po'lat material ichki ahmoq uchun ishlatiladi. Tashqi fanat oltin 2 mm qalinlashgan. Yuqori xavfsizlik uchun GFRT oynasi bilan jihozlangan. Himoya braketini deformatsiya qilish oson emas va undan foydalanish mustahkamroq.

Ixtiyoriy qurilma:

* Chip konveyer

* Vertikal ishlov berish markazi, shuningdek, mijozlar talabiga binoan milya sovutish suvi bilan o'rnatilishi mumkin

* Asboblarni o'rnatuvchi

* ish qismini o'lchash tizimi

*4/5 eksa aylanuvchi stol

Bizning Tarix

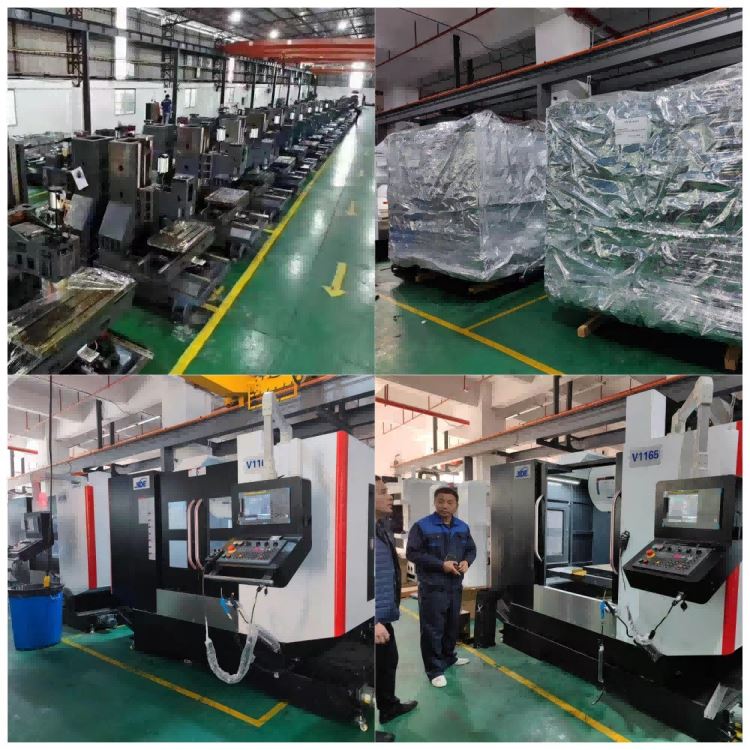

Dongguan JIDE Precision Machinery Co., Ltd.Bosh qarorgohi mashhur xalqaro ishlab chiqarish shahrida, global qolib ishlab chiqarish markazi Dongguan, Guangdongda joylashgan. Bu CNC mashinasining professional ishlab chiqaruvchisi va savdosi bo'lib, mahsulotlar orasida cnc vertikal frezeleme mashinasi va cnc gorizontal torna mashinasi mavjud. Mustaqil dizayn, tadqiqot va ishlab chiqish, ishlab chiqarishni to'plang. Savdo va savdo integratsiyalashgan. Kompaniya "yaxlitlikni rivojlantirish, barqaror sifat" biznes falsafasiga amal qiladi va Xitoy texnikasining jahon brendini yaratishga intiladi.

CNC mashinasi apparat nozik qismlarini, qoliplarni, elektron mahsulotlarni va boshqa ko'plab sohalarni ishlab chiqarishda keng qo'llaniladi. Asosiy afzalliklar mijozlarning mahsuldorligi va samaradorligini oshiradi va butun dunyo bo'ylab mijozlar tomonidan ma'qullanadi. Yuqori boshqaruv darajasiga, yaxshi mahsulot sifatiga va yaxshi xizmat ko'rsatishga intiling.

Bizning CNC freze mashinamiz allaqachon ko'plab mamlakatlarga eksport qilingan: Saudiya Arabistoni, Rossiya, Meksika, Turkiya, Janubiy Afrika, Birlashgan Arab Amirliklari va boshqa 32 mamlakat!

Qadoqlash va yetkazib berish muddati:

Paket: standart eksport paketi.

Yetkazib berish muddati: 45-60bu yil 2021-yilda depozit olgandan keyin kunlar.

TSS:

1. Mijozning o'z brendini yaratish to'g'rimi?

A: ha. biz OEM bilan mavjudmiz

2. Siz ishlab chiqaruvchi yoki savdo kompaniyasisiz?

Javob: Biz Guangdong provintsiyasi Dongguan shahrida joylashgan CNC dastgohlarini ishlab chiqaramiz.

3. Biz uchun dizaynni qila olasizmi?

A: ha. boshqa nazorat tizimi dizayni yoki undan yuqori ustunni istasangiz, biz mavjud.

4 . Yetkazib berish shartlari qanday?

Javob: FOB shenzhen. lekin biz boshqa savdo shartlarini muhokama qilishimiz mumkin.

5. Sizning to'lov muddati qanday?

Javob: T/T YOKI L/C ko'rinishda.

6. Narxni qachon olishim mumkin?

Javob: Quyidagi kontakt orqali bizga so'rov yuborishingiz mumkin.

7. Sizning kompaniyangiz qayerda?

Javob: Biz Guangdong viloyatining Donguan shahrida, Shenzhen aeroporti yaqinida joylashganmiz. Guangzhou aeroporti yoki Humen avtomagistrali stantsiyasi.

8. Yuklash portingiz qayerda?

Javob: Shenzhen porti. Guangdong viloyati

9. Mahsulotingiz kafolat xizmatiga egami? Kafolat muddati qancha?"

Javob: Mashina qismlari 1 yil kafolat. nazorat qilish tizimi ikki yil.
