Yuqori tezlikda CNC ishlov berish markazi V1165
Tekshirish servo o'qlari soni 3 o'qi
Ish stolining o'lchami mm 1200 × 650
Maksimal stol yuki kg 800
Ish stolining T-uyasi (raqam o'lchami × oraliq) mm 5-18×120
Chap va o'ng zarba (X) mm 1150
Oldinga va orqaga urish (Y) mm 650
Yuqoriga va pastga urish (Z) mm 600
Mil konusning teshigi (spetsifikatsiyasi / o'rnatish hajmi) mm BT40
Milning aylanish tezligi 10000 rpm
Ish milini boshqarish rejimi Tasma turi
11/15 kVt
Yuqori tezlikdagi CNC ishlov berish markazi V1165 operatsion tizimini o'rnatish GSK va boshqalar ixtiyoriy, Yaponiya FANUC/Mitsubishi va boshqalar ixtiyoriy, to'rtinchi o'q, to'rt o'qli aloqa markazi/disk tailstock ixtiyoriy
Funktsiya va xususiyat tavsifi:
Yuqori tezlikli CNC ishlov berish markazi V850 shpindel Tayvan brendini qabul qiladi. Shpindel dvigatelining kuchi 11/15 kVt ga etadi.
Uch o'qli harakat chiziqli slaydni relslarni qabul qiladi va uch o'qli tez harakat aniq joylashishni ta'minlash uchun 36 metr / min ga yetishi mumkin.

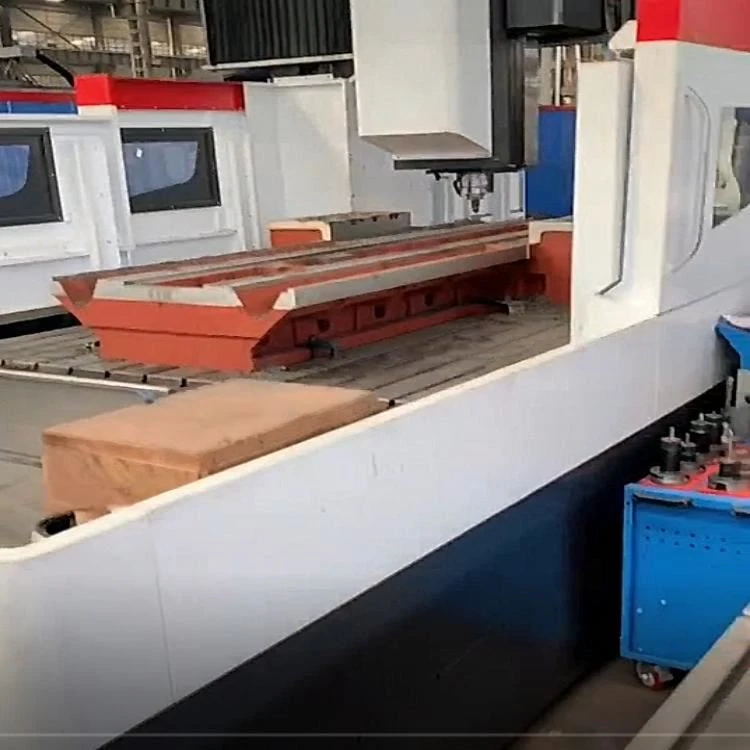

Mashina to'shagi, dastgoh, ustun, to'sin, egar va bosh ustunlar qatron qumidan yasalgan Meehanite FC30 yuqori quvvatli emlangan quyma temirdan qilingan. Ikkilamchi tavlanishdan so'ng, u qo'pol ishlov berish natijasida yuzaga keladigan quyma stressini va ichki stressni butunlay yo'q qiladi, yuqori strukturaviy qat'iylik va barqarorlikni ta'minlaydi. Sifat yuqori va sifat abadiy kafolatlanadi.
To'qimalarni hisoblash va tahlil qilish kompyuterda chekli elementlarni tahlil qilish usuli asosida amalga oshiriladi. O'rtacha strukturaviy mustahkamlik va qattiqlashtiruvchi qovurg'alarning mos kelishi yuqori mexanik qattiqlikni ta'minlaydi.
Parametrlar
Yuqori tezlikdagi CNC ishlov berish markazi V1165 standart konfiguratsiyasi:
(1) Kesish sovutish tizimi
(10) Qo'lda impuls generatori: qo'l g'ildiragi
(2) Avtomatik ishga tushirish Wei tizimi
(11) Transformator
(3) Kesish va puflash moslamasi
(12) Uch eksa teleskopik himoya moslamasi
(4) Portlashdan himoyalangan ish chiroqlari
(13) To'liq qopqoqli metall lavha
(5) Uch rangli ogohlantirish chirog'i
(14) Qattiq teginish
(6) Gorizontal sozlash murvatlari va ajratgichlar
(15) Aniqlikni tekshirish sertifikati
(7) Uch o'qli vintni oldindan kuchlanish moslamasi
(16) Elektr qo'llanma
(8) Dasturni saqlash
(17) Qo'llanma
(9) RS232 interfeysi va 5 m aloqa ishlashi
(18) Dasturni ishlatish bo'yicha qo'llanma
