Ikki ustunli Vmc

X o'qi 2200 ㎜
Y o'qi 1500 ㎜
Z o'qi 800㎜
Gantry kengligi 1500 ㎜
Ish qismining maksimal balandligi 1050 ㎜
Mil uchidan ish stoligacha bo'lgan masofa 140-940 ㎜
Ish stoli
Ish stoli maydoni
2000×1300 ㎜
Maksimal yuk hajmi (ish stolidagi maksimal yuk) 4000 kg

So'rov yuborish

Mahsulotni tanishtirish

car mold by CNC gantry machine

cnc gantry machine

Ikki ustunli vmc - yuqori aniqlik, yuqori samaradorlik va yaxshi barqarorlikka ega samarali ko'p funktsiyali ishlov berish uskunasi. Uning asosiy qo'llanilishi quyidagilardan iborat:

Ishlov berish. U turli xil yuqori aniqlikdagi va yuqori aniqlikdagi mexanik qismlarni, masalan, rulmanlar, kasnaklar, qoliplar va boshqalarni qayta ishlay oladi va bir vaqtning o'zida frezalash, burg'ulash va teginish kabi bir nechta ishlov berish jarayonlarini amalga oshirishi mumkin.

Qolib yasash. Qolib ishlab chiqarish sohasida gantry ishlov berish markazlari aniq ishlov berish imkoniyatlari tufayli keng qo'llaniladi. Ular shablonlar, mog'or yadrolari va zımbalar kabi qolib qismlarini qayta ishlashlari va murakkab uch o'lchamli konturlar va kavisli sirtlarni qayta ishlashni yakunlashlari mumkin.

Avtomobil ishlab chiqarish. Tana qismlarini, dvigatel qismlarini, shassi qismlarini va boshqalarni qayta ishlash uchun ishlatiladi va murakkab kavisli sirtlarni yuqori aniqlikdagi kesish va qayta ishlashga erishish mumkin.

Aerokosmik sanoati. Aerokosmik qismlarning yuqori aniqlik va sifat talablariga javob berish, samolyot konstruktiv qismlarini, dvigatel qismlarini va boshqalarni qayta ishlash.
energetika sanoati. Atom elektr stansiyalarini qurishda atom energetikasi uskunalari qismlarini qayta ishlash uskunaning xavfsizligi va ishonchliligini ta'minlash uchun amalga oshiriladi.

Boshqa hududlar. Temir yo'llar, kemalar, elektron ishlab chiqarish va boshqalar kabi gantry ishlov berish markazlari keng qo'llaniladi.

Xulosa qilib aytganda, gantry ishlov berish markazi turli sohalar va qismlarni qayta ishlash uchun mos bo'lgan ko'p qirrali CNC uskunasidir.

casting

Mashina parametri

Model	LK-2015
X o'qining harakatlanishi	2200 ㎜
Y o'qining harakatlanishi	1500 ㎜
Z o'qining harakatlanishi	800 ㎜
Portal kengligi	1500 ㎜
Ish qismi o'lchamidan maksimal balandlik	1050 ㎜
Shpindel uchidan ish stoligacha bo'lgan masofa	140-940 ㎜
Ish stoli
Ish stoli maydoni	2000×1300 ㎜
Maksimal yuk ko'tarish qobiliyati (ish stolidagi maksimal yuk)	4000 kg
Ish stolining T-uyasi (raqam - o'lcham × oraliq)	9T-22×150
Shpindel
Shpindel konusi	BT50
Shpindel tezligi	6000 rpm
Dvigatel
Shpindel kuchi	18 kVt
Uch eksa dvigatel kuchi	X/Y/Z: 4,5/4,5/4,5 kVt
Oziqlantirish tezligi
Kesish tezligi (kesish tezligi)	1-10000 mm/min
joylashishni aniqlashning aniqligi	±0.005/300 ㎜
Takroriylik	±0.005/300 ㎜
Boshqa spetsifikatsiyalar
Og'irligi	18000 kg (taxminan)
Hajmi	6300 * 3500 * 3390 mm

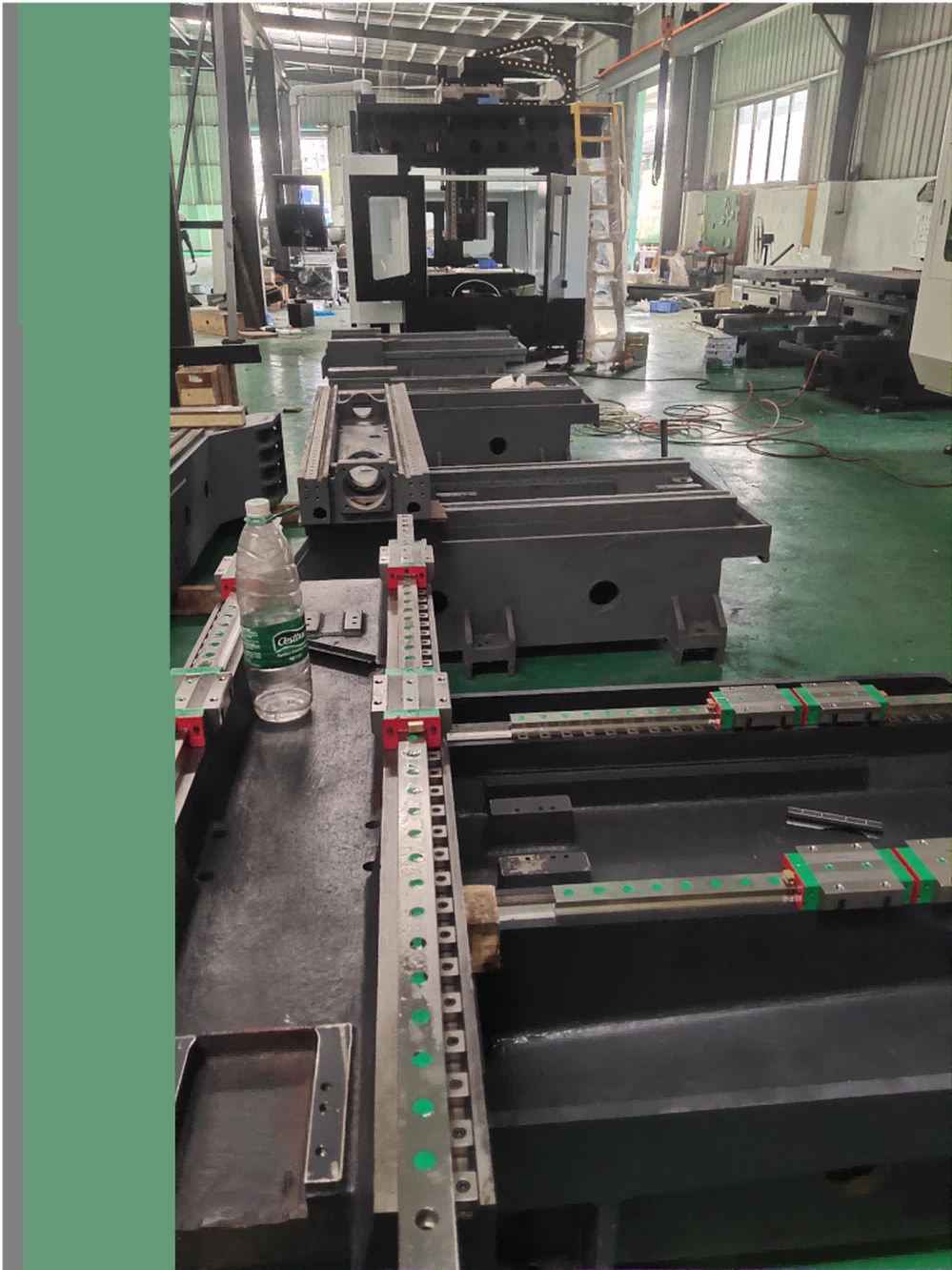

linear guideway Taiwan HIWIN

一, Asosiy parametr
1	Nazoratchi:	Yaponiya FANUC 0IMF 5
2	Uch eksa harakati:	2200×1500×800(mm)
3	Ish stoli:	2000×1300(mm)
4	Shpindelning texnik xususiyatlari:	18KVt BT50,6000rpm Tayvan DAIDA(kamar)
5	Tez aylanish tezligi:	X/Y/Z: 15 m/min
6	Asboblar jurnali: (ixtiyoriy)	BT50 24T TAYVAN AIMACH/YAPON OKADA
Standart konfiguratsiya
1	Markazlashtirilgan avtomatik moylash tizimi		10/15KG gidravlik moylash pompasi
2	Ish tugashi haqida ogohlantiruvchi chiroq		24V uch rangli
3	Elektron qo'l g'ildiragi		5V Faqat FANUC tizimi uchun
4	sovutish tizimi		220V/380V Vertikal suv osti nasosi750/1000W
5	LED ish chirog'i yoritgichi (1 dona)
6	Pnevmatik broach qurilmasi, boshqa havo manbalari 6,5KG / M
7	Tarmoqni uzatish funktsiyasi
8	Asboblar to'plami va ko'rsatmalar
9	havo quroli
10	Chip konveyeri (ikki vint + zanjir turi)		Fyuzelaj tagida joylashgan ikkita vintli vintlardek, 200 l suv idishi zanjirli drenaj (arava bilan)
11	Tizim M kodi avtomatik o'chirish funksiyasini boshqaradi
12	Shpindel moyini sovutish		RUCOL
13	Milning yon tomonidagi 2 sovutish suvi porti		Bambuk trubkasi balli vana kaliti bilan
14	Shpindel tomoni 1 havo sovutish porti		Bambuk trubkasi balli vana kaliti bilan
15	Mashinaning oyoq vinti + oyoqni tekislash bloki		Poydevorni burg'ulash (chizmalarga muvofiq qurilish)
16	Mashinaning kirish kuchlanishi (35-40KVA) transformator 380V

Ikki ustunli vmc CNC texnologiyasini qabul qiladi va yuqori aniqlik va yuqori samarali ishlab chiqarish jarayoniga ega. Uning afzalliklari quyidagilardan iborat:

1. Yuqori aniqlik: gantry ishlov berish markazi import qilingan yuqori aniqlikdagi import qilingan chiziqli qo'llanmalar va shar vintlarini ishlatadi, bu esa ishlov berish jarayonida yuqori aniqlikdagi harakatni boshqarishga erishish mumkin.
2. Yuqori samaradorlik: Gantry ishlov berish markazi ko'p o'qli ulanishni boshqarish texnologiyasini qabul qiladi, bu bir nechta vazifalarni muvofiqlashtirilgan bajarilishini amalga oshirishi va ish samaradorligini oshirishi mumkin.
3. Barqarorlik: Gantry ishlov berish markazining operatsion tizimi barqaror va ishonchli bo'lib, uning aniqligi va ishonchliligini yo'qotmasdan uzoq vaqt davomida ishlashi mumkin.
Muxtasar qilib aytganda, gantry ishlov berish markazi yuqori aniqlik, yuqori samaradorlik va yuqori barqarorlikka ega bo'lgan ko'p funktsiyali ishlov berish uskunasidir. U sanoat ishlab chiqarish sohalarida, jumladan, avtomobil, aviatsiya, elektronika, mog'or va boshqa sohalarda keng qo'llaniladi.

double column gantry milling machine
