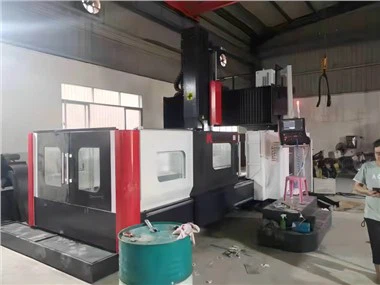

Ganery cnc mashinasi







Ganery CNC mashinasi asosiy tanasi juda qattiq, kiyish va katta yuklar va ta'sirlarga bardosh berishi mumkin bo'lgan mehanite quyma temirdan tayyorlanadi

Shpindel molibden-molibden po'lat sikmdan yasalgan, bu aniqroq va nitring davolash, qattiq va qattiq va og'ir kesishga chidamli.

Spindle p4 navli pufakka, yaxshi aniqlik va kuchli barqarorlik bilan jihozlangan

XY o'qi rolik qo'llanmasi relslarini qabul qiladi, z o'qi bo'yicha qo'llanma (Bokmguay), o'rnatilgan sirtni yuqori chastotali issiqlik bilan davolash va siqish bilan davolash va azot gaziga zid





Parametr:
Mode / ko'rsatilishi				Birlik		Jd -2015
Stol
Ish stol hajmi				m'm		2100*1200
T-SET raqami				m'm		7*22*150
Maksimal yuk				k'g		4000
Sayohat qilmoq
X lingintdina (x o'qi)				m'm		2000
Y o'zaro sayohat (y o'qi)				m'm		1500
Z Vertikal sayohat (z-o'q)				m'm		800
Qishqasi kengligi				m'm		1520
Nosog'ini miltillash uchun ish stolidan masofa				m'm		170-970
Shpindel
Shpindelpe / xira						BT50 (Ø190)
Maks.pindl tezligi				r'p'm		8000
Shpindel uzatish						Kamar
Yem
Cho'chish ozuqa				m / min		15
Shapridni kesish tasmasi				m / min		32
Avtomatik vosita o'zgarishi
Pichoq tutqichli naqsh						Bt50
Toolni saqlash sig'imi						24T
Toolni o'zgartirish boshqaruv MD						● Mexanik
Asbob	Maks Tool uzunligi			mm		300
	Maks Tool Og'irligi			kg		12
NC tizimining harakati
SP dvigatelni boshqarish / tezlik				kvant		15kw, ßi15 / 8000
XY Axtco Sero Drive Motor Power / Model				kvant		ßis40 / 3000
Z o'qi servero drayveri avtoulovi / modeli				kvant		ßis40 / 3000
Servo drayveri modeli						Butun tizimni butun drayver
Temir va vida konfiguratsiyani boshqaring
X Axis qo'llanmasi temir yo'l turi						45 rulon 2 PCSGUMGUED, 8 SLIDER
Y o'qi bo'yicha qo'llanma turi						45 rulonli 2 PCSGUMGUED, 6 SLIDERS
Z o'qi qo'llanmasi temir yo'l turi						Slingeway (Bokmguideway)
X o'qi balli vintli xususiyatlari				mm		Tayvan hiwin Ø5 * 12
Y o'q to'pi vidali spek				mm		Tayvan hiwin Ø5 * 12
Z o'qis to'pi vintli xususiyatlari				mm		Tayvan hiwin Ø5 * 12
XYZ AXIS RESPRY brendi						Germaniya p4 darajasi
Mashinaning og'irligi va pol maydoni
O'ralgan maydon				mm		6600*2550*2480
Mashinalarning yalpi vazn				kg		16500
Aniqlik
Joylashtirish aniqligi				mm		±0.005
Takrorlash				mm		±0.003
Quvvat va havo bosimi talabi
Quvvat talabi				Kova		40
Havo bosimi ortishi				KGF / sm2		7



Spetsifikatsiya / brend
Standart	1	NC tizimi
	2	Fuzelona
	3	Situyalik
	4	Uchta o'q vida
	5	rahbarlik qilayotgan kishi
	6	Uchta o'q moslamasi
	7	Uchta o'q haydovchisi
	8	O'rash
	9	Yog 'salqin
	10	Servo vat
	11	Shahrah plyonkalari metall
	12	Bolt va langar darajasi



A, Yuqoridagi qorin bo'shlig'i mashinasi kalagan 8000- rpm shpindl, ikki karra ishlaydigan chiroqlar va ikki karra suv nasoslari.
B, yuqoridagi konfiguratsiya PLC dasturiy ta'minotini va to'rtinchi o'qning nazorati bilan ta'minlaydi.
C, CNC tizimi: Yaponiya Fanuc 0 I-MF tizimi, 10. {3}} {}} {}}} dumbinali motor: 15kw, ß55 / 8000
XYZ AXIS MOTORI: ßU0 / 3000
